当前位置:首页 > 显微镜 > 痕迹比对 > 痕迹比对
编号:KF-XWJ001
名称:线条状痕迹自动识别系统
访问量:1292
新上时间:2014-01-01

产品介绍:

该系统是采用美国先进数字图像处理技术与图象识别比对计算方法,结合痕迹特征智能化自动提取技术以及模糊识别技术,创造性的开发出“国内首创、国际领先”的高科技产品,它通过计算机软、硬件系统功能结合,对被检物体如铁丝、铜丝等的整体分离,各类军用、民用枪支和自制枪支的弹头弹壳,变形弹头、破损或破碎单片钳剪、剪切、擦划、撬压等痕迹检材进行自动对焦→自动提取→自动建库→自动检索→自动比对→自动识别,以结合率高低自动排序输出量化结果数据及比对结果照片。
本系统搜索速度快、精度高、识别能力强,比对方案多样化选择,同时可对案件相关痕迹图像进行微机化图文管理,克服了传统比对方式中单凭经验判断的手工比对及比对过程劳动强度大、速度慢和易出错的缺点,从而使比对检验效率更高、操作更方便、数据更准确。
突出功能:
计算机智能化自动寻找物镜焦距最佳位置—自动对焦
计算机自动采集分析线条状痕迹特征—自动提取
案件现场线条状痕迹特征数字化存储—自动建库
案件现场线条状痕迹特征智能化排查—自动检索
案件现场线条状痕迹特征与库内图片检索—自动比对
案件现场线条状痕迹比对结果量化输出—自动识别
痕迹特征超景深图像处理—不同层面立体显示
凹凸物体痕迹特征鉴定提取-比对鉴定轻而易举
铜铁丝等整体分离检测技术—检验数据科学准确
弹头弹壳痕迹自动展开比对—检验全面无遗漏
高倍数大视场图像拼接功能—完美图像整体展现
1600万像素高清图像观察采集—图像清晰不变形
手动/电动/鼠标操作—多途径实现X/Y/Z轴移动
功能介绍:
1、光学部分:
采用无穷远光学设计,提供高清晰度及美妙色彩的图像
采用美国NAVIETA光学镀膜镜头,具有独特防潮设计,既有利于保护镜头,也能更好的适应潮湿环境中操作
图像采集为1600万像素高清图像观察采集,既可照相亦可摄像,图像清晰不变形
变焦比7:1连续变焦,5.7×~126×的连续放大,镜头分辨率高达3300线对,细节清晰,立体感强
2、光源部分:
采用多种照明转换模式,亮度多级可调,旋钮式设计,操作简便
圆形及线型光纤冷光源(0~5°照射),痕迹不变形
3、操控部分:
计算机软件中文控制界面,易学易懂易应用
计算机控制与手动控制可同时使用,无须任何切换,方便目视观察
独特的数控升降旋纽,定量升降随心所欲,最小0.001mm
左右载物台升降采用智能化构件,计算机自动计算最佳焦距位置,自动对焦
计算机控制技术与进口高精度运动模组完美结合,仪器运行平稳,X/Y/Z轴定位精度高达0.001mm(5年保换)
三维万向角度调节工作台,可轻松调整检材或样本倾斜观察的角度
采用模块化设计,方便仪器升级、维修及更换零部件
比对桥全封闭设计,充分保证左右对比的一致性,实现最少光损耗
电动升降工作台,为操作者提供舒适的工作条件
软件系统:
1、分析软件控制系统
先进的智能控制技术,可通过软件直接实时控制和操纵比对显微镜;物镜对焦由计算机自动完成;具有方便的图像实时采集、存储与显示功能;可接受多种形式的图像输入并以WINDOWS标准文件格式保存,方便被其他图形软件调用
2、图像处理功能
痕迹图像通过计算机进行自动查询比对、自动显示比对结果图像以及接合率
标注测量功能可实现向图像中自由添加标注或说明性文字,并对现场照片进行实物的距离、周长、面积和角度等的测量

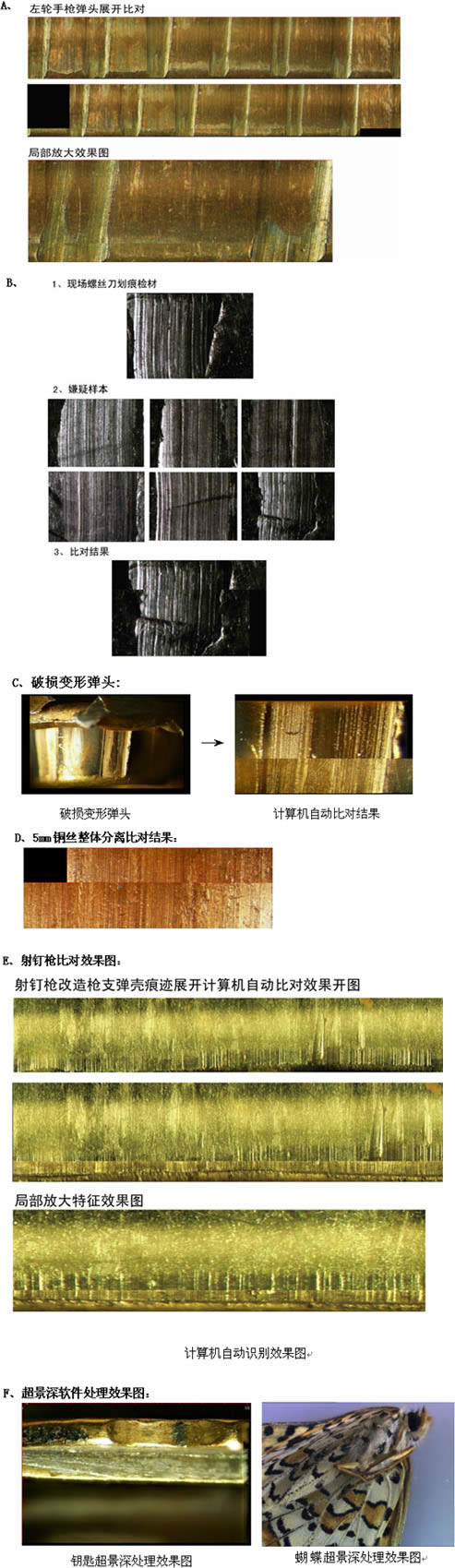

超景深图像处理功能:由于光学系统特点的限制,在高倍观察时图像分辨率高、细节清晰,但视野的景深却很小。本系统采用计算机自动分层照相,提取每幅图像的信息,将不同景深的图像融合为一幅超大景深的清晰图像,80倍景深可达10mm,对弹壳机针痕迹、弹壳底面痕迹的提取及相互关系的分析变得异常方便
高倍数、大视场 图像拼接功能:由于显微镜光学系统的应用特性,当使用高倍数时,使之无法看清痕迹全貌。本系统利用电动移动平台和完美的图像算法,将痕迹高倍放大后连续移动照相,处理为一幅高倍数、大视场、高分辨率和高清晰度的数字痕迹图像,完美的解决了高倍数与大视场之间的矛盾
线条痕迹自动识别系统:该系统采用先进数字图像处理技术,结合痕迹特征智能化自动提取技术以及模糊识别技术,实现了对痕迹进行自动比对,比对结果量化输出。其搜索速度快、精度高、识别能力强、比对选择方案多样化,克服了传统比对方式中采用凭经验的手工比对劳动强度大、速度慢和易出错的缺点,从而使比对检验效率更高、操作更方便、可靠性更准确。本系统借助数字图像采集技术,将痕迹图象数字化,存储在电脑中,利用先进计算机技术,对案件的相关痕迹图像进行微机化图文管理,结合自动比对搜索功能,搜索比对速度每分钟达1000幅图像
3.小圆柱面物体线条痕迹的提取
铜丝、铁丝等整体分离鉴定:旋转360°将铜丝、钢丝等材料拔丝过程中形成的侧面的线条状痕迹展平,鉴定一段物体是否在另一物体上整体分离出来
弹壳360°展平鉴定 :弹壳360°旋转,将遗留在弹壳侧面的线条状痕迹展开形成一幅平面线条状痕迹图像,进行比对鉴定
弹头膛线360°展平鉴定:将弹头进行360°旋转,将遗留在弹头侧面的多条膛线痕迹(线条状痕迹)展开形成一幅平面线条状痕迹图像,进行比对鉴定
技术参数:
1、镜头:美国NAVIETA光学镀膜镜头,分辨率≥3300线对
2、调焦模式:计算机控制自动对焦
3、目镜:10×、16×;目镜筒距:55~75mm可调
4、物镜:同焦设计,0.65×~4.5×连续变倍;1.75×变倍物镜,0.5×前端镜
5、光学放大总倍数:5.7×~126×
6、照明模式:同轴光、偏振光、斜照明等多种照明方式,圆型及线型冷光源(0~5°照射),亮度多级可调
7、弹头、弹壳自动展平提取:360°展开误差<0.002°
8、比对桥电动升降行程:258mm,计算机控制
9、高清图像观察采集:HDMI(1080P)高清输出与USB2.0输出双视频输出方式显示显微镜下实时的动态视频图像,单反高清数码照相摄像系统,1600万像素,3.0寸液晶屏。
10、X/Y/Z轴移动范围:分别为165mm、115mm、50mm,定位精度<0.001mm;影像移动与载物台移动方向一致,X/Y/Z轴电脑控制定量移动
11、夹具/工作台:三维万向角度调节工作台;电动载物台面积:210mm×120mm
